风力发机组电动三轴变桨实训台
　　功能介绍
　　风电机组电动变桨实训平台应包含缩比后轮毂、变桨执行机构、三轴变桨轴控柜、故障模拟柜及实训操作平台（实训考试系统）等。

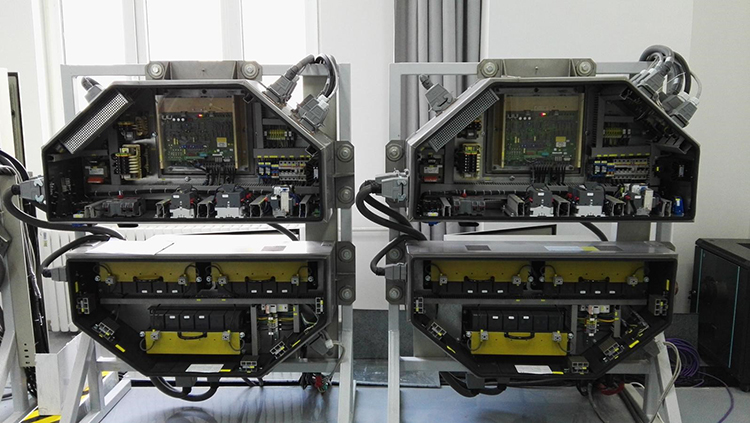

　　变桨执行机构需采用三轴结构，分别模拟风电机组三个叶片变桨机构及变桨轴控柜。整体配置一个故障模拟柜，能模拟所有至少100点的常见故障。变桨执行机构应完全参照实际风电机组电动变桨系统的组成结构。应包含但不限于变桨轴承、变桨减速机、变桨电机（附带增量式编码器和电磁制动器）、叶片假体、变桨轴控柜、变桨电池柜、叶片冗余传感器、限位装置等部件。
　　变桨轴承应采用内齿圈单排四点接触球轴承。轴承内侧应配有二个限位开关，分别为安全停机限位开关、紧急停机限位开关。变桨轴承内齿圈上的撞块触发角度分别为90°和-5°。变桨限位撞块应可以小范围调整对应限位开关的触发角度。
　　实训操作平台应能配备变桨控制器，实现变桨控制、执行机构运行状态监测功能。实训操作平台应配备人机交互系统，能够显示系统信息，并可以设置叶片的运行方向、速率、角度参数，能设定编码器的0°位置，校准限位开关位置等。实训操作平台配备实训考核系统，可完成故障诊断分析实训和考核。
　　规格参数:
　　环境条件 ：实验室环境 供电电源：380V±10%，50Hz±1%
　　环境温度：-10°C~+50°C 轮毂中心最大高度：2.2m
　　叶片数量：3片 变桨速度： 1~8°/s
　　变桨调节方式：自动/手动能单独驱动
　　控制检测系统：变桨角度传感器（3-5°桨叶位置传感器和90°桨叶位置传感器）
　　极限开关（含-5°、0°、90°和95°限位开关）
　　系统整体占地面积：≤ 25㎡
